Высоты розеток и выключателей: отметки, которые не придётся переделывать

Электрик выходит на объект с одним вопросом: «Где долбить?» Если внятного ответа нет, он поставит всё так, как привык: розетки по кругу на тридцати сантиметрах, выключатели у каждой двери, блок на кухне где-нибудь посередине фартука. Через два месяца вдоль одной из этих стен встанет диван спинкой к розетке, а на кухне окажется, что блок приходится ровно за сушилкой.

Отметки, которые переживают эксплуатацию, выбирают не по привычке. И начинать нужно с неприятного открытия: почти ничего из привычных цифр в нормах нет.

Норма молчит о высоте — и молчит намеренно

Нормируется в этой теме на удивление мало, зато то, что нормируется, нарушают чаще всего.

Высота розеток в комнатах и кухнях

Не нормируется. ВСН 59-88 (п. 12.29) писал это прямым текстом и требовал ставить розетки «с учётом проектируемой расстановки бытовой и кухонной мебели». Действующий СП 256.1325800.2016 отметку тоже не задаёт.

Высота выключателей в квартире

СП 256.1325800.2016, п. 15.34 и ПУЭ, п. 7.1.51: рекомендуется ставить со стороны дверной ручки на высоте до 1 м. В ВСН 59-88 было жёстче и выше — 1,5 м от пола, отсюда и советская привычка тянуться к выключателю на уровне плеча.

Расстояние до газопровода

ПУЭ, п. 7.1.50: не менее 0,5 м от выключателей, розеток и элементов электроустановок до газовых труб.

Мойка

СП 256.1325800.2016, п. 15.30: размещать розетки под мойкой и над ней не допускается. ВСН 59-88 добавлял к этому «и в других неудобных для эксплуатации местах (например, в кухонных шкафах)».

Общая стена с соседями

СП 256.1325800.2016, п. 15.27: скрытая установка розеток и выключателей по одной оси в общих стенах разных квартир запрещена.

Количество

СП 256.1325800.2016, п. 15.28: не менее одной розетки 10 (16) А на каждые полные и неполные 3 м периметра комнаты, не менее одной на каждые полные и неполные 10 м² коридора, не менее четырёх на кухне. Сдвоенная розетка в комнате считается одной, на кухне — двумя.

Ни одна из этих формулировок не отвечает на вопрос «на какой высоте». Она отвечает на другой: высота — предмет проектного решения, а не выбора монтажника.

Отметку задаёт предмет, а не стена

Вся практическая часть сводится к одному переходу: перестать мерить от пола к стене и начать мерить от вещи, которая туда встанет.

Розетка не привязана к стене. Она привязана к столешнице, к матрасу, к нижней кромке телевизора и к корпусу стиральной машины. Стена — просто поверхность, на которой предмет оставил след.

Из этого следует, что схема электрики не может появиться раньше плана расстановки мебели и списка техники с реальными габаритами. Если чертежа нет, отметки берутся «по типовому», и дальше начинается та самая цепочка переделок, которую подробно видно на разборе ремонта, который вели без проекта.

Кухня: считаем от столешницы, а не от пола

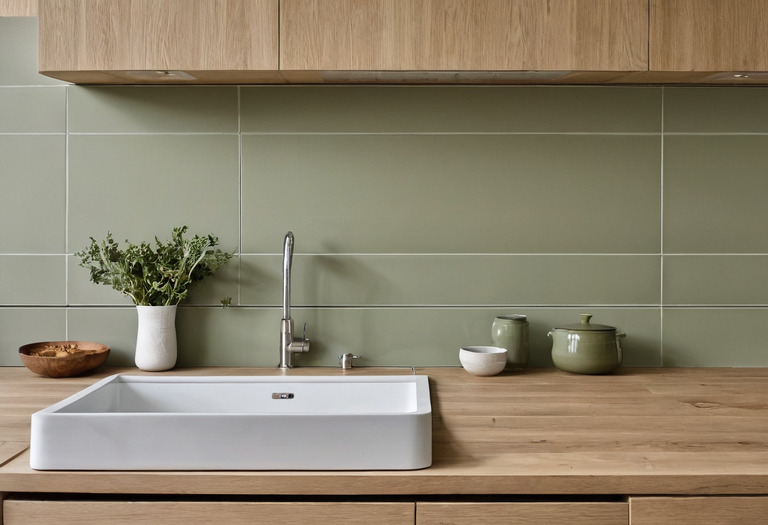

Кухня — единственная зона, где отметки завязаны сразу на четыре размера: высоту нижних модулей, толщину столешницы, высоту фартука и нижнюю кромку навесных шкафов. Столешница у большинства кухонь оказывается на 85–90 см от пола, фартук занимает следующие 55–60 см. Розетка садится в нижнюю треть фартука: выше брызг от мойки, ниже вытяжки и полок.

Отдельно стоит развести три группы, которые часто валят в один блок: постоянно включённая техника (холодильник, вытяжка, встроенная духовка), временная (чайник, блендер, тостер) и мокрая зона. Первую подключают внутри шкафов на уровне 10–20 см от пола или под потолком гарнитура — но не за самим прибором, чтобы вилка не мешала ему встать в нишу. Вторую выводят на фартук. Третью — не выводят вообще: под мойкой и над ней розеток быть не должно.

Если кухня досталась вместе с квартирой в белой отделке, стоит заранее проверить, куда застройщик вывел вводы и слаботочку: в типовой сдаче новостройки щиток и точки подключения нередко стоят ровно там, где планировался высокий шкаф.

Спальня и рабочее место

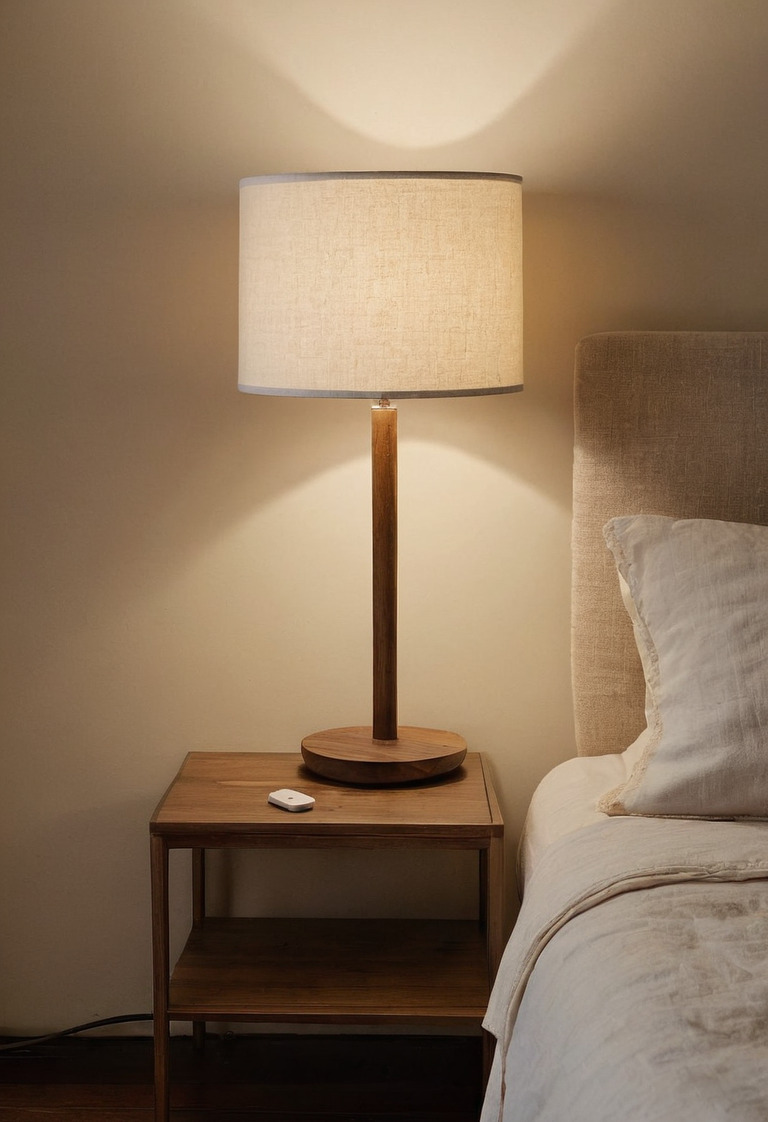

У изголовья 75 см работают потому, что это компромисс между высотой матраса и высотой прикроватной тумбы. Провод от лампы или зарядки идёт вниз, за тумбу, и не лежит на постели. Если кровать высокая или задумано изголовье-панель, отметку поднимают до 80–85 см — но тогда её обязательно нужно проверить по разрезу мебели, иначе розетка окажется точно за деревянной спинкой.

Рабочий стол устроен иначе: там розетка нужна не на уровне столешницы, а под ней или в самой столешнице. Отметка 30 см здесь честнее, чем 90: провода уходят вниз, а поверхность остаётся чистой. Другие приёмы, где всё решают такие же сантиметры, собраны в рубрике с проектными решениями.

Санузел: здесь высота — вопрос не удобства

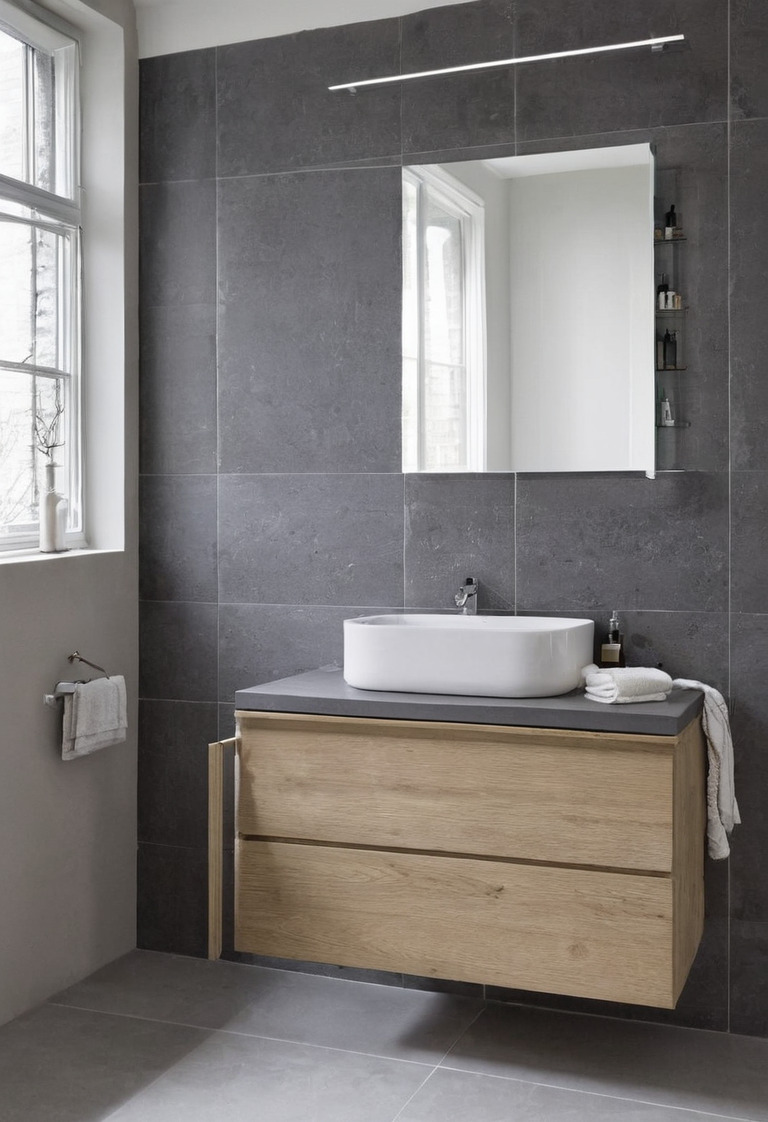

В ванной комнате свобода заканчивается. ПУЭ (п. 7.1.48) и СП 256.1325800.2016 (п. 15.41) разрешают ставить розетки в ванных комнатах квартир только в зоне 3 по ГОСТ Р 50571.7.701 и только при питании через разделяющий трансформатор либо при защите УЗО с током отключения не более 30 мА. Любые розетки и выключатели должны находиться не ближе 0,6 м от дверного проёма душевой кабины, а выключатель освещения по п. 15.34 выносится наружу — на стену коридора.

В маленьком санузле эти отметки конфликтуют с инсталляцией и тумбой — как их развести на четырёх метрах, разбирается в отдельном материале про сантиметры санузла.

Выключатель: 90 сантиметров и рука, занятая сумкой

Отметка 90 см выбрана не из эстетики. На этой высоте выключатель попадает под ладонь опущенной руки, до него дотягивается ребёнок лет пяти, и его можно нажать локтем или запястьем, когда обе руки заняты. Норма разрешает до метра, так что 90 — с запасом внутри диапазона.

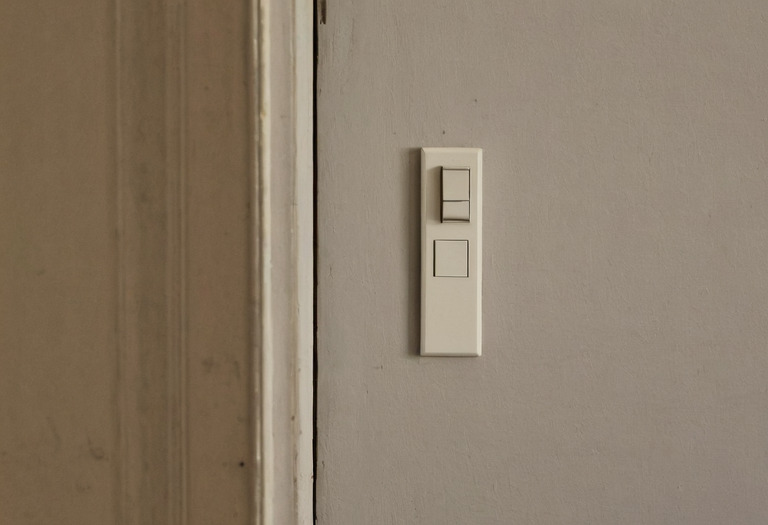

Сторона важнее высоты: и ПУЭ, и СП 256 говорят про установку со стороны дверной ручки. Выключатель за открытой дверью — классическая ошибка разметки, которая не лечится ничем, кроме переноса. Проходные схемы для спальни и коридора закладываются здесь же: после штробления добавить вторую точку управления можно только по стене или в кабель-канале.

Когда схема должна быть готова

До штробления. Это единственный дедлайн, который имеет значение, и он наступает раньше, чем большинство заказчиков успевает выбрать кухню.

К моменту разметки на руках должны быть: план расстановки мебели с габаритами, спецификация техники с точными размерами ниш, развёртки стен с отметками и решение по типу пола — потому что от него зависит нулевая отметка. В панельных сериях к этому добавляется вопрос, какие стены вообще можно штробить: у несущих панелей на этот счёт свои ограничения, и что в такой квартире трогать нельзя, выясняют до, а не после.

Цена ошибки считается не в розетках

Перенос точки до штукатурки стоит одной штробы. Перенос той же точки после укладки плитки — это демонтаж плитки, штроба, восстановление основания, поиск остатков той же партии и укладка заново, причём совпадение оттенка не гарантировано. После покраски дешевле, но стена всё равно перекрашивается целиком до угла. Это ровно тот тип расходов, который не попадает в первоначальную смету и всплывает уже по ходу работ.

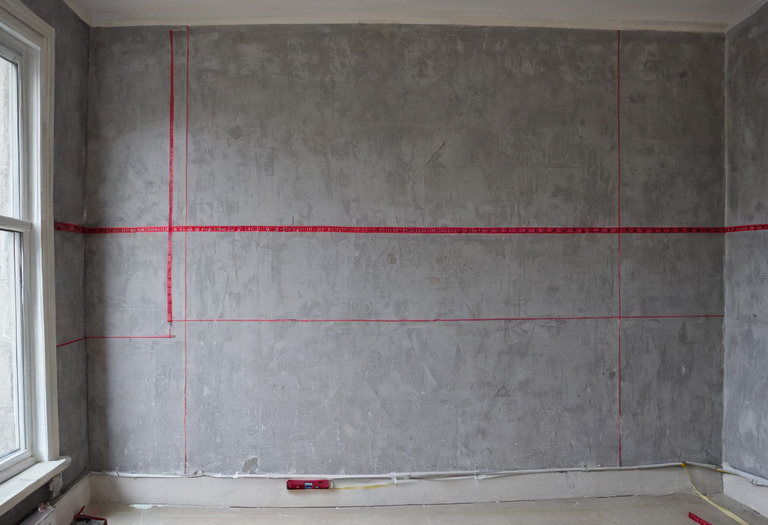

Поэтому самая полезная процедура на этом этапе — обход квартиры с рулеткой и распечатанным планом, где каждая отметка проговаривается вслух вместе с предметом: «тридцать, за диван, левый край в семидесяти от угла». Половина ошибок вскрывается на этом обходе. Остальные — в коллекции чужих просчётов, которые заканчивались вскрытой отделкой, и в разборах готовых проектов, где видно, как та же схема выглядит уже в собранном виде.
