Сценарный свет без умного дома: группы, диммеры и реальная цена

· обновлено · Роман Тищенко · 8 минут чтения

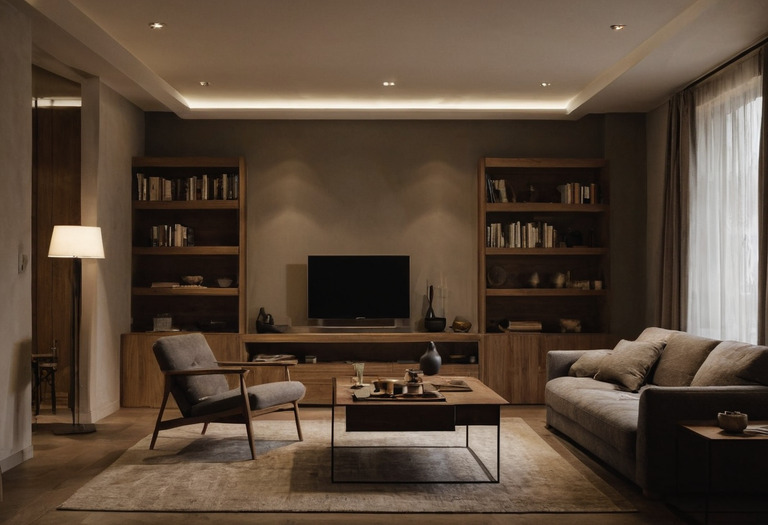

Гостиная вечером в приглушённом сценарии: горят бра и подсветка стеллажа, верхний свет выключен
Один и тот же набор приборов даёт разные вечера — вопрос только в том, сколько независимых групп заложено в стену

Сценарий — это не пульт и не приложение, а сочетание включённых групп. Всё, что для него нужно, закладывается кабелем до штукатурки и стоит дешевле любой шины.

Гость заходит в гостиную и щёлкает всеми клавишами подряд, пока не найдёт нужную. Диагностика точная: свет есть, сценариев нет. Сценарий начинается там, где одно нажатие включает не «лампочки», а состояние комнаты, — и для этого не нужны ни контроллер, ни шина, ни приложение.

Считаем не приборы, а комбинации

Группа — участок сети, который включается независимо от остальных. Дальше комбинаторика: две группы дают четыре состояния, три — восемь, четыре — шестнадцать; полезными окажутся три-четыре, они и есть «сценарии». Рабочий набор для комнаты — верхний свет, слой у стола или кресла, акценты на вертикалях и одна низкая дежурная точка.

Сами слои и их суммарный поток — отдельный разговор, почему двенадцать одинаковых точек в потолке не дают света, там же нормативы освещённости; здесь важно только то, чем слои переключаются. В студии на двадцать пять метров групп больше, чем комнат: свет заменяет перегородки.

Трёхклавишный блок выключателей на стене у входа в комнату, рядом отдельная кнопка без фиксации
Три независимые группы — восемь комбинаций; полезными окажутся три-четыре, и это уже сценарии

Смежный разбор опубликован на ital-design.ru: Освещение гостиной: четыре слоя света и как их развести.

Где фазовый диммер ломается о драйвер

Настенный светорегулятор режет синусоиду: либо в начале полуволны (передний фронт, leading edge), либо в конце (задний фронт, trailing edge). Лампе накаливания было всё равно, светодиодной — нет: за колбой импульсный источник питания, он реагирует на форму, а не на среднее.

Инструкция Gira к механизму System 3000, заказной номер 2455 00 (документ 82598632 от 13.03.2020): «Device works according to the leading edge phase control or trailing edge phase control principle» — прибор работает по отсечке переднего или заднего фронта, режим выбирается автоматически или вручную. И там же: «Risk of destruction if the set operating mode and load type do not match» — несоответствие режима типу нагрузки грозит выходом прибора из строя.

Второе, что ломает интуицию, — мощность. Паспорт светорегулятора Legrand F01602RU/03 (кат. № 0 670 83) в строке на 240 В даёт 400 Вт резистивной нагрузки — и рядом, для регулируемых светодиодных ламп: «75 ВА или макс. 10 ламп». Сноска объясняет почему: «Совместим с большинством регулируемых ламп. Тем не менее, рекомендуется проверить совместимость светорегулятора с лампами, т. к. при большом разнообразии представленных на рынке ламп, данный параметр не нормируется».

Совместимость диммера с лампой не нормируется ничем. Это не пробел в стандарте, который однажды закроют, — это предупреждение, что проверять пару придётся вам.

Дальше — минимальная нагрузка, о которой вспоминают после монтажа. Gira для того же механизма: «Operation without neutral conductor: Minimum load 50 W» — без нулевого проводника нижний предел 50 Вт. Шесть ламп по 7 Вт дают 42 Вт и в него не укладываются: диммеру не хватает тока на собственное питание, свет мигает внизу хода или не зажигается вовсе. С нулевым проводником тот же прибор опускается до единиц ватт — вопрос решается жилой в подрозетнике, а не заменой ламп.

Та же инструкция задаёт снижение допустимой мощности: −10 % на каждые 5 °C выше 25 °C, −15 % в деревянной или гипсокартонной стене, −20 % в многопостовой рамке. Диммер в компании двух соседей по рамке — уже другой прибор по паспорту.

Порядок действий
Сначала выбирают лампу или светильник, потом под них диммер, а не наоборот. Если поставщик не готов назвать способ диммирования и совместимые модели регуляторов, диммируемым светильник считать нельзя — что бы ни было написано на коробке.
Механизм поворотного диммера вынут из подрозетника, видны клеммы и провода, рядом лежат две светодиодные лампы
Три провода вместо двух в подрозетнике меняют минимальную нагрузку диммера с пятидесяти ватт до единиц

Когда яркостью управляет драйвер

У встроенных светильников и лент яркостью управляет драйвер, и способов у него три. Все требуют того, о чём при штроблении не думают, — отдельной пары проводов до прибора.

Три способа диммирования на стороне драйвера (по документации Mean Well: HLG-60H, спецификация от 04.02.2025, и LCM-40DA)
СпособЧто идёт по линии управленияЧто требует в стенеОсобенность
Аналоговый 1–10 ВПостоянное напряжение между клеммами DIM+ и DIM−Пара проводов до каждого драйвераДо нуля не гасит: в схеме показано отдельное реле для полного отключения
ШИМ (PWM)Импульсный сигнал 10 В, яркость задаёт скважностьТа же управляющая параУ HLG-60H это тот же вход: «1 ~ 10VDC, or 10V PWM signal or resistance»
DALIЦифровой протокол по IEC 62386-101, 102, 207, 251Двухпроводная шина управления«DALI protocol comprises 16 groups and 64 addresses» — группы меняются без перекладки кабеля

Четвёртый вариант — мост между «умным домом» и обычной квартирой. Это push-диммирование: к драйверу подводится кнопка без фиксации, и он сам считает нажатия. У LCM-40DA короткое нажатие 0,1–1 с включает и выключает, длинное 1,5–10 с меняет яркость; ограничения — не больше десяти драйверов на кнопку и 20 метров кабеля до последнего из них.

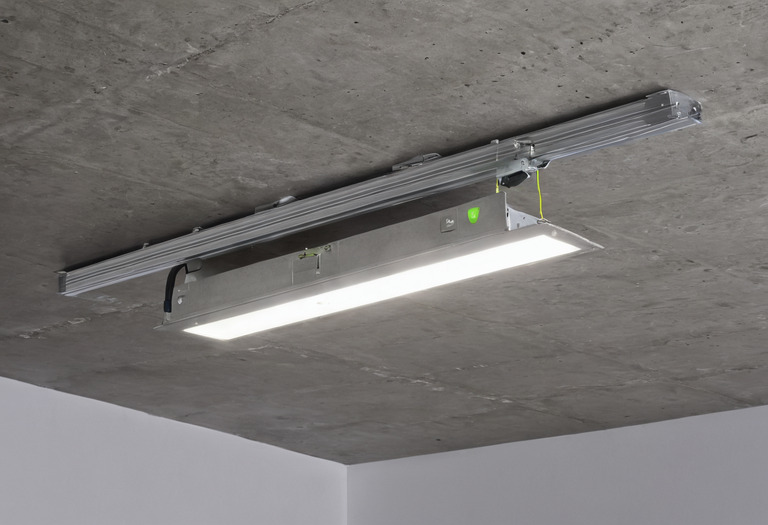

Светодиодный драйвер над снятым участком подвесного потолка: к нему подходит силовой кабель и тонкая пара управления
Диммирование драйвером требует своей линии: тонкая пара до каждого прибора закладывается вместе с силовым кабелем

Сценарии на обычной проводке

Классический путь — проходные и перекрёстные переключатели: два места управления делает пара проходных, каждое следующее добавляет один перекрёстный между ними. Схема честная, но дорожает быстро — перекрёстный механизм требует четырёх жил, и уже на третьем месте пучок в стене становится заметной статьёй.

Второй путь дешевле по меди и гибче по сценариям — импульсное реле в щите. Технический каталог ABB для реле E290 (документ 2CCC441020C0201): «Каждый импульс, поданный на катушку управления, переводит реле то или иное положение (выключенное или включенное) и контакты остаются в последнем состоянии до поступления следующего импульса». Отсюда и второе название, бистабильное: «В случае пропадания питания, последнее состояние реле будет механически зафиксировано».

Практический смысл: кнопок может быть сколько угодно и где угодно, они соединяются параллельно тонкой линией управления, а силовой кабель идёт от щита к светильникам напрямую. Добавить кнопку у изголовья через год — это протянуть управляющую пару, а не силовую линию. Тот же каталог описывает модули центрального управления E293/E294: одно нажатие — и все группы уходят в «выключено». Сценарий «ухожу из дома» без единой строчки кода.

Что закладывать в щит
Место. Импульсное реле и модуль центрального управления занимают позиции на DIN-рейке, а щит обычно набивают под завязку по числу линий. Два-три свободных модуля при сборке дешевле, чем замена корпуса потом — тот же класс решений, что и [запас, заложенный на черновом этапе](/oshibki/ekonomiya-na-chernovyh-rabotah/).

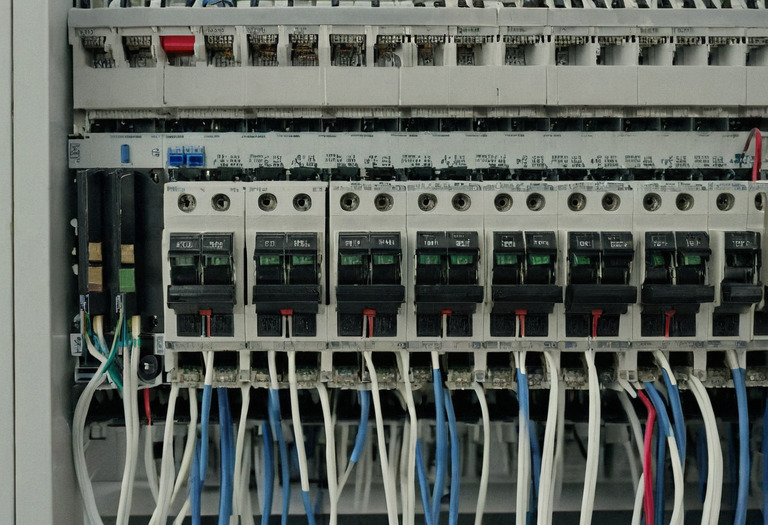

Импульсные реле и модуль центрального управления на DIN-рейке в квартирном щите рядом с автоматами
Импульсное реле удерживает состояние механически: при пропадании питания группа останется там, где была

Сколько меди и какой автомат

Каждая новая группа — отдельная линия. ПУЭ, п. 7.1.36: «Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — PE проводники)». Сечение выбирается по гл. 1.3 (п. 7.1.45 отсылает именно туда).

ПУЭ, таблица 1.3.4 «Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами», столбец «одного трехжильного» в трубе
Сечение жилы, мм²Допустимый ток, АОткрыто, для сравненияПредельный номинал автомата
1,5152310 А
2,5213016 А
4274125 А
6345032 А

Последняя колонка — не из таблицы, а из п. 3.1.11 ПУЭ: для бытового автомата, то есть выключателя «с нерегулируемой обратно зависящей от тока характеристикой», кратность — «100 % … для проводников всех марок», номинал расцепителя не может превышать допустимый ток жилы. Освещение попадает сюда не по желанию проектировщика: п. 3.1.10 требует защищать от перегрузки в том числе «осветительные сети в жилых и общественных зданиях».

Вывод: группа освещения 1,5 мм² — это автомат 10 А, а не 16 А по привычке. Для кабеля в оболочке ПУЭ даёт более мягкую таблицу 1.3.6 (трёхжильный 1,5 мм² в воздухе — 19 А), и 16 А формально пройдёт, но нагрузка группы света измеряется десятками ватт: завышенный номинал не даёт ничего.

Есть и обратная проблема — не нагрев, а бросок при включении. Спецификация Mean Well HLG-60H (60 Вт): «INRUSH CURRENT (Typ.) COLD START 55A (twidth=265μs measured at 50 % Ipeak) at 230VAC» — пятьдесят пять ампер на четверть миллисекунды с одного блока. Поэтому в той же таблице стоит строка «MAX. No. of PSUs on 16A CIRCUIT BREAKER: 9 units (circuit breaker of type B) / 16 units (circuit breaker of type C)»: девять блоков питания на автомат 16 А типа B — предел от производителя. У LCM-40DA бросок 20 А и 26 блоков на тип B.

Группа, месяцами работавшая исправно, начинает вышибать автомат при включении не потому, что он «износился», а потому, что на неё дособрали ещё три блока питания.

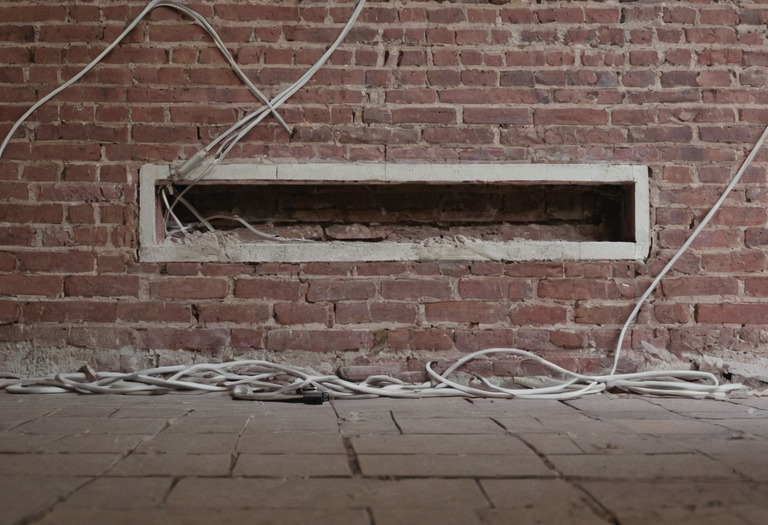

Открытая штроба в стене с несколькими трёхжильными кабелями, идущими к подрозетникам
Пока штроба открыта, лишняя группа — это метры кабеля; после отделки она становится вскрытием готовой стены

Что стоит группа

До штробления группа стоит как материал плюс немного работы: 15–25 метров трёхжильного кабеля, модуль в щите, подрозетник, механизм. Кабель идёт в той же штробе, электрик уже на объекте, стены голые. Порядок затрат — единицы тысяч рублей вместе с работой (ориентир на лето 2026 года для крупного города; итог зависит от длины трассы и прайса бригады).

После отделки оплачивается другое: вскрытие штукатурки, отдельный выезд, пыль по квартире, восстановление трассы и перекраска стены целиком, потому что локальная подкраска видна. Материал здесь — самая дешёвая позиция. Так смета и вырастает на десятки процентов.

Одна и та же группа на разных этапах: из чего складывается счёт
ЭтапЧто оплачиваетсяЧто нельзя вернуть
Проект, до штробленияКабель, модуль в щите, механизм, метры штробы
Черновая, штробы открытыТо же плюс повторный выездВремя
После штукатуркиВскрытие и заделка штробы, штукатурка трассыРовность стены на стыке
После отделкиВсё перечисленное плюс перекраска стеныПокрытие и сроки

Поэтому план освещения — часть чертежа, а не покупки: он собирается из расстановки мебели вместе со схемой розеток и выключателей и до того, как бригада возьмёт штроборез. Без чертежа начинается цепочка переделок по ходу дела, где каждая правка вскрывает готовую поверхность. В новостройке с белой отделкой окно шире — стены не тронуты вовсе.

Короткий чек-лист перед штроблением

  • Сколько групп в комнате и что в каждую входит — списком, а не «свет и бра».
  • Какие группы диммируются и чем: фазовым регулятором, 1–10 В, ШИМ или DALI.
  • Есть ли нулевой проводник в подрозетнике диммера — от него зависит минимальная нагрузка.
  • Где кнопки, если сценариями управляет реле, и заложена ли управляющая пара.
  • Сколько блоков питания на одной линии и что об этом пишет их паспорт.
  • Свободные модули в щите под реле и центральное управление.

Проверить это по чертежу — полчаса. В доме с открытым первым этажом эти полчаса решают, будет комната переключаться между сценариями или зажигаться целиком по щелчку у входа. А кто отвечает за то, что чертёж дошёл до стены неизменным, — отдельная больная тема.

Короткие ответы

Почему светодиодные лампы мигают на диммере?
Чаще всего причин три, и все три перечислены в инструкции самого диммера: лампа не диммируемая, режим диммирования (передний или задний фронт) не соответствует типу нагрузки, либо диммер подключён без нулевого проводника. Gira для механизма 2455 00 отдельно предупреждает: при двухпроводном подключении минимальная нагрузка — 50 Вт.
Сколько светодиодных ламп можно повесить на один диммер?
Не столько, сколько следует из его паспортной мощности. Универсальный светорегулятор Legrand (паспорт F01602RU/03) при 240 В держит 400 Вт резистивной нагрузки — и одновременно всего 75 ВА регулируемых светодиодных ламп или максимум десять штук.
Можно ли сделать сценарии без умного дома?
Да. Сценарий — это комбинация включённых групп, а комбинацию задают обычные механизмы: проходные и перекрёстные переключатели, импульсное (бистабильное) реле в щите и модуль центрального управления к нему. Шина, приложение и контроллер для этого не нужны.
Какой автомат ставить на группу освещения?
Для медной трёхжильной линии 1,5 мм² таблица 1.3.4 ПУЭ даёт допустимый длительный ток 15 А, а п. 3.1.11 не разрешает расцепителю превышать 100 % этого тока — значит, номинал 10 А. Для кабеля в оболочке ПУЭ даёт более мягкую таблицу 1.3.6 (19 А в воздухе), но для света 10 А хватает с запасом.
На каком этапе поздно добавлять группу?
После штукатурки и стяжки. До этого группа — это лишний трёхжильный кабель в общей штробе и модуль в щите; после — вскрытие готовой стены, пыль, восстановление отделки и отдельный выезд бригады.
