Двенадцать точек по периметру: почему равномерный свет — это ошибка

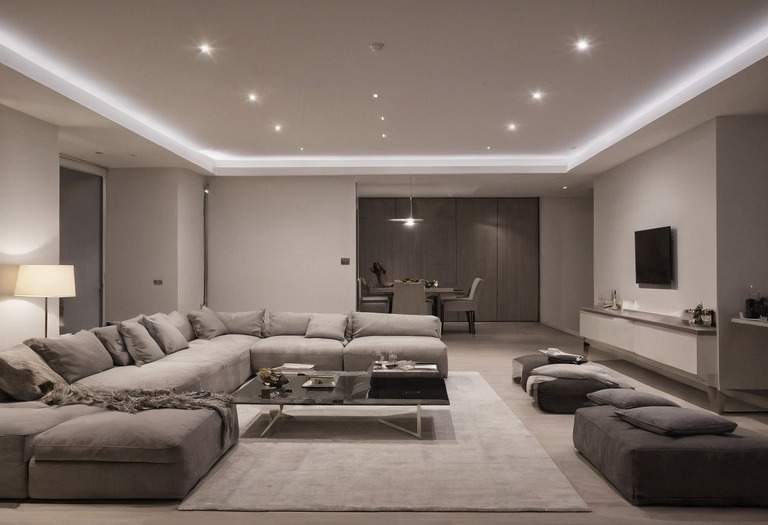

Вечер, гостиная восемнадцать метров, в закрытом потолке ровным прямоугольником сидят двенадцать одинаковых спотов. Все включены — светло настолько, что видно каждый угол и не видно ни одного. Лица за столом усталые, стены серые, а самое яркое в поле зрения — сами двенадцать светящихся отверстий над головой. Это не про вкус и не про «холодный свет»: это арифметика и геометрия, и обе считаются заранее.

Норма меряется на полу — и это не опечатка

Первое, что ломает интуицию: норматив освещённости жилой комнаты задан на уровне пола.

Во всей квартирной части таблицы 5.52 не на полу нормируется ровно одно помещение — бильярдная, Г-0,8. Тот же принцип в своде правил: СП 52.13330.2016, приложение Л (обязательное), таблица Л.1, раздел «Жилые дома», позиция 187 «Жилые комнаты» — плоскость записана прямым текстом, «Г-0,0 — на полу», освещённость 150 лк.

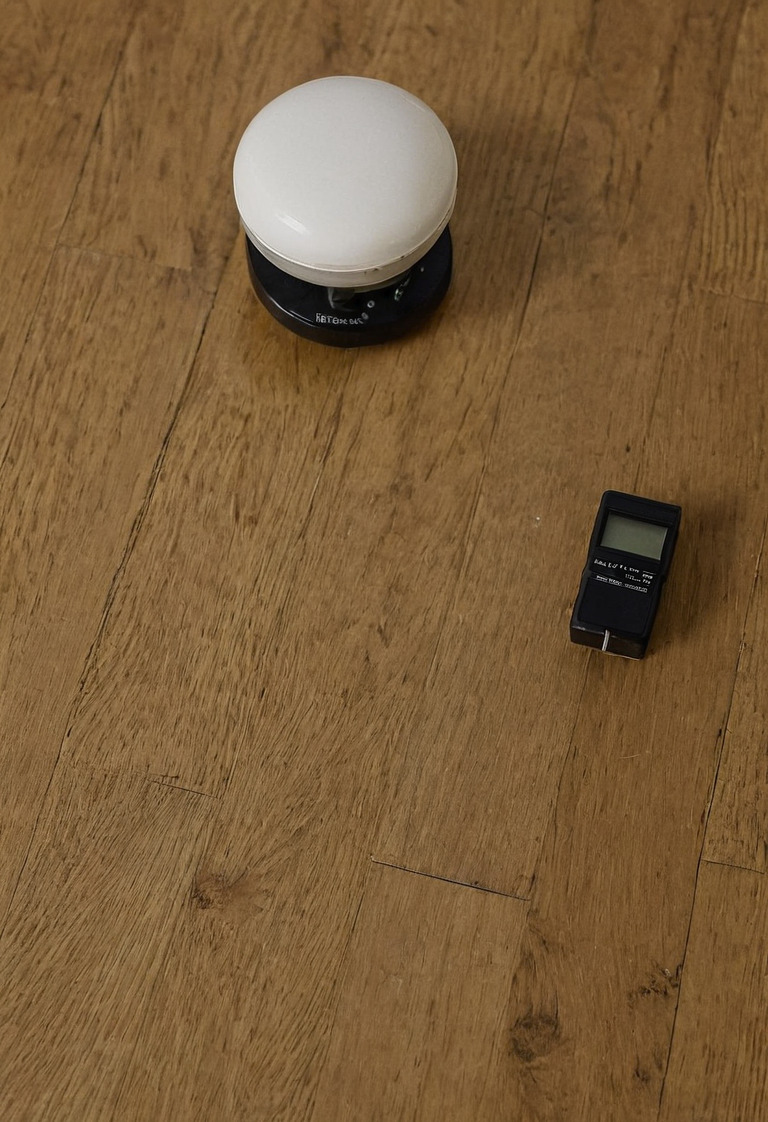

Отсюда практическое: замер на столешнице ничего не подтверждает. Освещённость убывает как квадрат расстояния. При потолке 2,70 м пол — в 2,70 м от источника, столешница 0,75 м — в 1,95 м; отношение (2,70 / 1,95)² = 1,9. Люксметр на столе покажет почти вдвое больше, чем норма требует получить внизу.

Чего норма не нормирует вовсе

Раздел «Жилые дома» в таблице Л.1 состоит всего из четырёх позиций: 187 — жилые комнаты, 188 — кухни, 189 — коридоры, ванные, уборные, 190 — общедомовые помещения. Ни детской, ни домашнего кабинета там нет, они есть только в СанПиН. А в строках жилых комнат прочерками стоят UGR, коэффициент пульсации, индекс цветопередачи и цилиндрическая освещённость.

Норма для жилой комнаты описывает одно: чтобы по полу можно было безопасно пройти. Всё, из чего складывается объём — вертикали, блёскость, цвет, — в жилых помещениях не нормируется вовсе. «Сделано по нормам» и «в комнате приятно» — два независимых утверждения.

Двенадцать одинаковых точек — это один слой, а не двенадцать решений

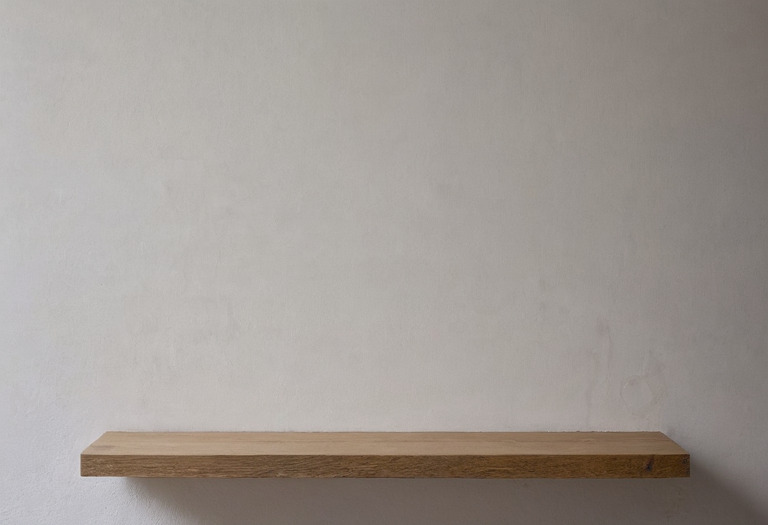

Спот в потолке светит вниз. На пол он кладёт освещённость по закону обратных квадратов; на вертикальную стену прямо под собой — почти ничего: луч идёт параллельно плоскости стены, косинус угла падения стремится к нулю. Двенадцать таких приборов отличаются друг от друга только координатами — спектр, температура, направление и характер тени у них общие.

Что получает глаз:

Горизонталь

Пол и столешницы залиты ровно, светотени нет: источники одного типа и в одной плоскости.

Вертикаль

Стены освещены по касательной и остаются тёмными — комната читается меньше, чем есть.

Лицо

Свет строго сверху: глазницы, нос и подбородок дают жёсткие тени, тот самый «уставший вид».

Поле зрения

Самые яркие объекты — сами светильники, всё остальное на их фоне темнее.

Тот же расчёт объясняет лицо. Глаза сидящего — около 1,15 м над полом, в 1,55 м от спота: освещённость там в (2,70 / 1,55)² ≈ 3 раза выше, чем на полу, но приходит почти отвесно, и три лишних кратности уходят в лоб и скулы.

Это ровно та разница, из-за которой интерьер с картинки не повторяется один в один: в референсе работает боковой свет из окна в пол, а не двенадцать спотов в гипсокартоне.

Цилиндрическая освещённость: чем глаз меряет объём

Есть величина, описывающая не пол, а пространство. СП 52.13330.2016, пункт 3.106: «цилиндрическая освещенность Е_ц, лк: Отношение светового потока, падающего на боковую поверхность бесконечно малого цилиндра с центром в заданной точке, к площади боковой поверхности этого цилиндра». И примечание к нему: «Применительно к внутреннему освещению цилиндрическую освещенность используют в качестве критерия оценки насыщенности помещения светом».

Проще: это свет, приходящий к точке сбоку. Он и делает комнату наполненной — и его двенадцать даунлайтов не производят. В СанПиН величина нормируется таблицей 5.55, и там только общественные здания: читальные и конференц-залы, фойе, торговые залы. Жилых комнат в ней нет.

И оттуда же следует то, о чём вспоминают редко. СП 52.13330.2016, пункт 7.3.5: «В помещениях, где необходимо обеспечить цилиндрическую освещенность, средневзвешенный по поверхности коэффициент отражения стен должен быть не менее 40 %, а потолка — не менее 50 %». Светят не только приборы, но и отделка: тёмная стена съедает вложенные люмены раньше, чем они дойдут до глаза. Это решается на этапе распределения цвета по комнате, а не после покупки светильников.

Считаем восемнадцать метров

Комната 18 м², потолок 2,70 м, стены светлые.

1. Норматив — 150 лк на Г-0,0. Значит, на пол обязано лечь 150 × 18 = 2700 лм.
2. Доходит не весь поток: часть поглощают стены и потолок. Доля дошедшего — коэффициент использования, для потолочных приборов в светлой комнате берут 0,4–0,5. Принимаем 0,45: 2700 / 0,45 = 6000 лм.
3. Со временем установка отдаёт меньше. СП 52.13330.2016 вводит коэффициент эксплуатации MF (пункт 3.36; MF = 1/K_з) — отношение освещённости в конце срока службы к начальной. Принимаем MF = 0,8: 6000 / 0,8 = 7500 лм.
4. Разделить на двенадцать точек: 7500 / 12 = 625 лм на прибор — примерно светодиодная лампа 7–8 Вт.

Пункты 2 и 3 — проектные допущения: ни коэффициент использования, ни MF для квартиры нормативом не заданы. Порядок величины они дают честный, а вывод неприятный: двенадцать точек по 625 лм формально закрывают норму. Комната всё равно плоская — 7500 лм выпущены из одной плоскости, в одном направлении и с одной цветовой температурой.

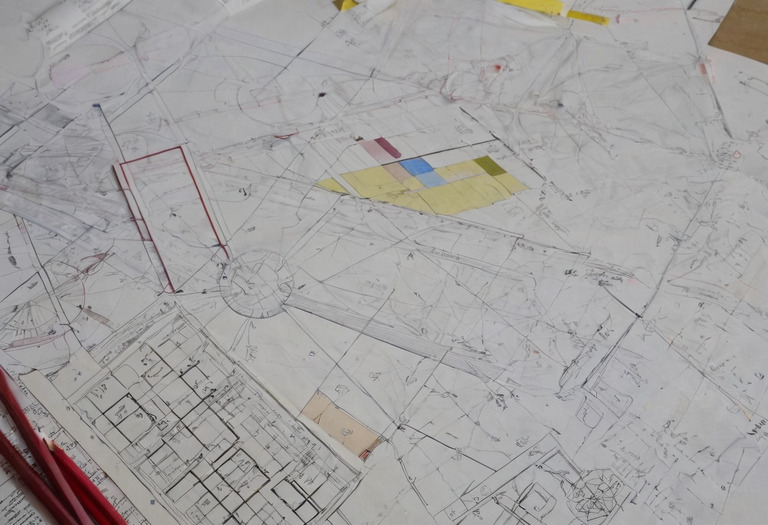

Суммарно — те же 7500 лм, но одновременно они не горят почти никогда: вечерний сценарий это 1000–2000 лм, и комната при нём выглядит богаче, чем при всех двенадцати точках. Работает не сумма, а распределение яркостей. Как собрать три-четыре сценария на обычной проводке, разобрано в материале про группы и диммеры.

Почему точка в потолке слепит

У ошибки есть измеримая сторона — блёскость, и норматив здесь жёсткий.

СанПиН 1.2.3685-21, пункт 155: «Световые приборы для общего и местного освещения, предназначенные к эксплуатации со светодиодами, должны иметь защитный угол не менее 90°, исключающий попадание в поле зрения прямого излучения. Габаритная яркость светильников не должна превышать 5000 кд/м². Нельзя использовать светильники с открытыми светодиодами для общего освещения помещений. Осветительная арматура должна иметь в своем составе эффективные рассеиватели, снижающие габаритную яркость до вышеуказанных значений».

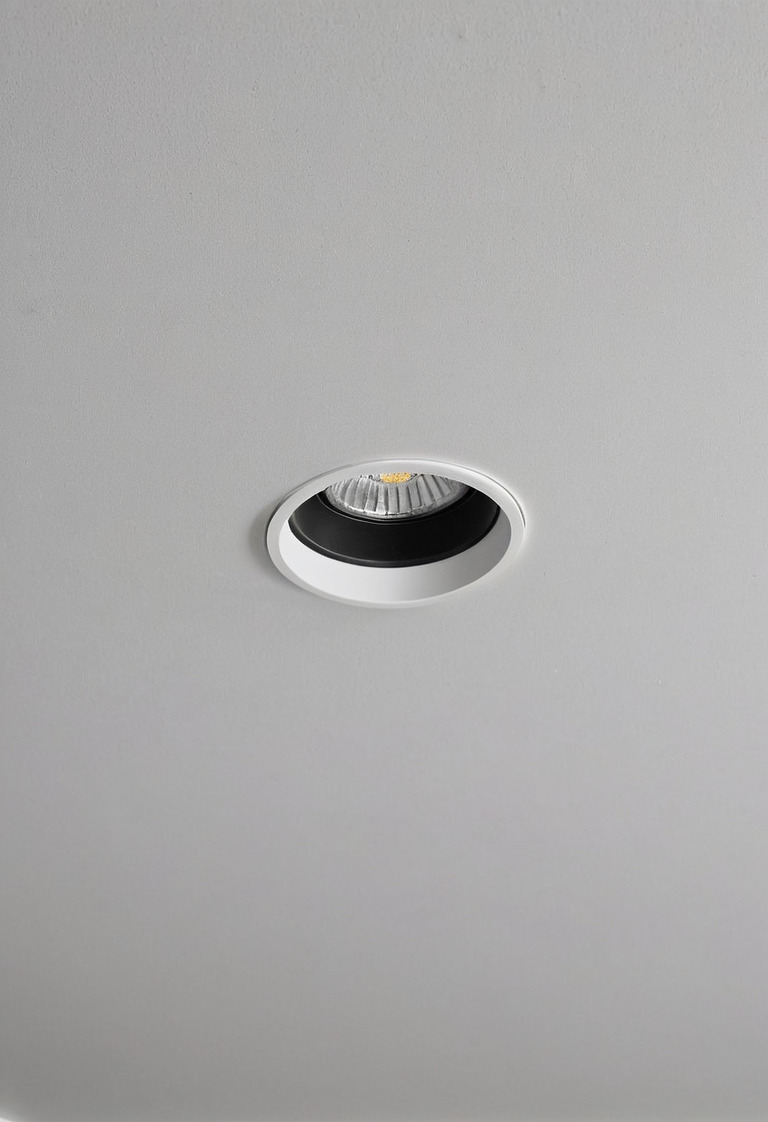

Защитный угол — про то, с какого направления виден сам источник. У спота с лампой вровень с потолком диод виден почти отовсюду, и требование «исключающий попадание в поле зрения прямого излучения» не выполняется. Лечится глубиной посадки: утопленный модуль с тёмным отражателем прячет светящееся тело.

Ощущение «слишком ярко» почти никогда не про люксы. Оно про предмет в поле зрения, который в сотни раз ярче остального: глаз подстраивается под него, а не под комнату.

Второй норматив в той же зоне — цвет. СанПиН 1.2.3685-21, пункт 152: «Для общего и местного искусственного освещения следует использовать источники света с цветовой коррелированной температурой от 2400°К до 6500°К. Цветовая коррелированная температура светодиодов белого света не должна превышать 4000°К». Ленты на 5700–6500 K, которыми подсвечивают фартуки и ниши, в это ограничение не укладываются. Жилые комнаты обычно держат у нижней границы, 2700–3000 K, — но это уже проектное соглашение, а не требование.

Через полгода вскрывается побочный эффект: направленный верхний свет безжалостен к отделке. Глянцевый фасад отражает каждую точку как маленькое солнце — тот же список, что и в разборе покрытий, на которых видно любую эксплуатацию.

Про «звезду» из точек в центре — честно

Обратный вариант, который предлагают вместо периметра: собрать все точки в фигуру над центром. Диагноз не меняется, а местами ухудшается.

Слой тот же, приборы те же, направление то же, зато добавляется неравномерность: центр залит, углы проваливаются. А СанПиН, пункт 140, задаёт равномерность освещённости U_o — «отношение значения минимальной освещенности к значению средней освещенности на заданной поверхности» — не менее 0,6 в основных помещениях. «Звезда» ухудшает ровно тот параметр, который норма действительно требует держать.

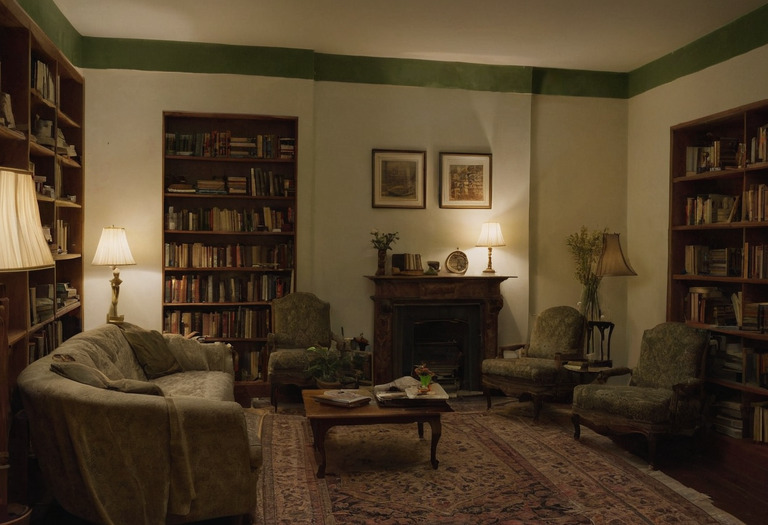

Задачу решает не перестановка одного слоя, а добавление остальных. Минимальный работающий набор:

• рассеянный верхний свет с диммером — как база, а не как единственный источник;
• один-два направленных прибора на вертикали: стену со стеллажом, штору, картину;
• локальный источник там, где человек задерживается: кресло, стол, изголовье;
• низкая точка — торшер или лампа на комоде, чтобы вечером центр яркости уходил вниз.

Где комната работает на несколько сценариев, это критично: в студии на двадцать пять метров свет заменяет перегородки, а в доме с открытым первым этажом слои разводят кухню, столовую и гостиную внутри одного объёма.

Что из этого делается до, а что после

Здесь же решается запотолочное пространство: прибор требует глубины под корпус, а каждое отверстие — дырка в конструкции. Если параллельно идёт работа с шумом сверху, два чертежа сводят вместе, а не по очереди.

После остаются переносные источники: торшеры, настольные лампы, подсветка полок от розетки. Слои они добавляют, сценариев не дают. Ниша под подсветку карниза — отдельный случай: её размер попадает в замер вместе с расчётом карниза и ткани, а не после.

Приборы, диммеры и монтаж редко сидят в первой смете целиком: свет привычно считают «лампочками». Как эта позиция разрастается, видно в разборе сметы, выросшей на сорок процентов.

Проверка на вечер, без приборов: выключите верхний свет и оставьте то, что стоит ниже уровня глаз. Если комната стала выглядеть больше и спокойнее — двенадцать точек были не источником света, а источником заливки. В детской и кабинете норматив выше (200 и 300 лк, снова по полу), но добирается он рабочим слоем у стола, а не четырьмя лишними точками — в проекте на семьдесят метров видно, как это раскладывается на троих детей.
